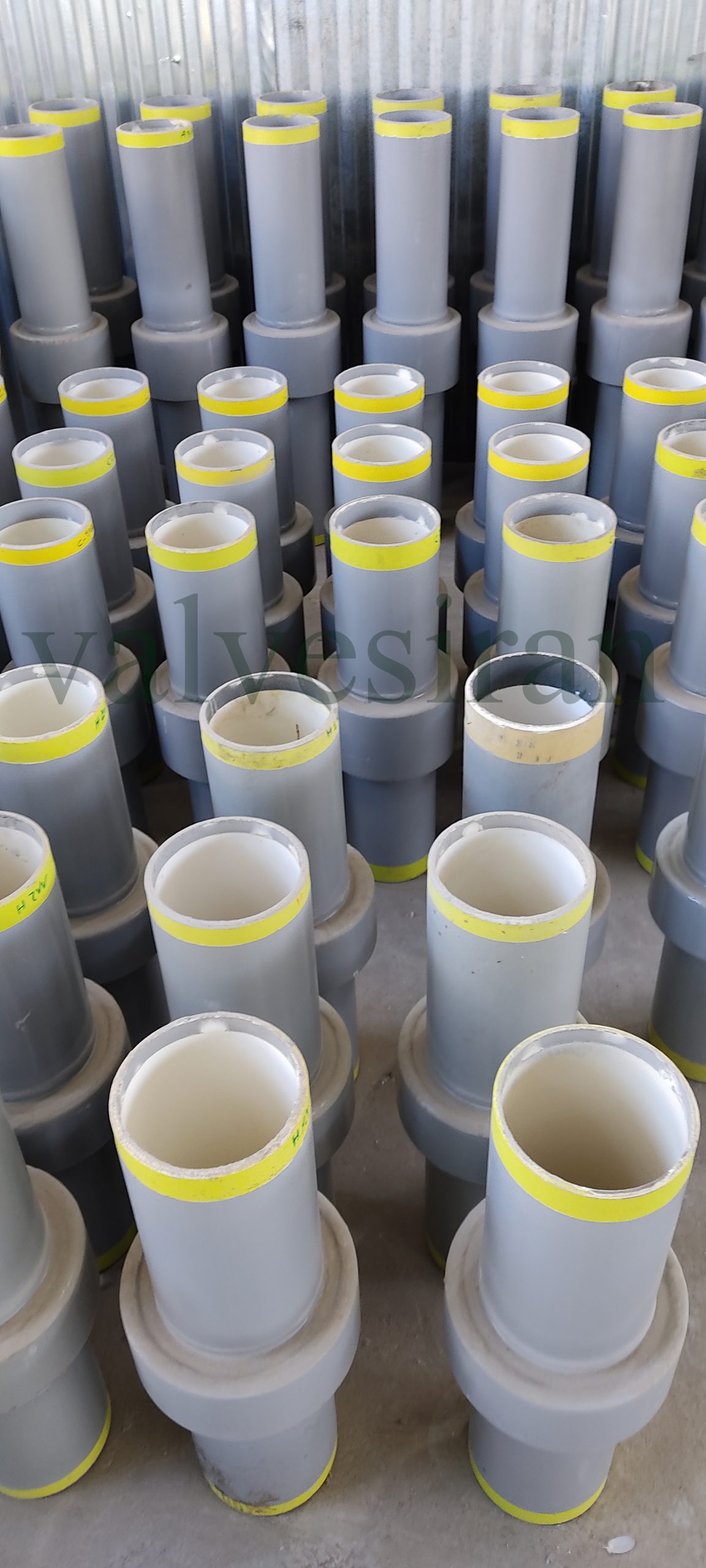

اتصال عایقی گاز به دو دسته کلی اتصال عایقی یکپارچه (IJ-Insulation Joint) و اتصال عایقی فلنجی (IF-Insulation Flange or Insulation Kit) تقسیم بندی می شود.

هدف استفاده از اتصال عایقی یکپارچه جلوگیری از اثر متقابل الکتروشیمیایی مخرب و بهبود اثربخشی سیستم محافظت کاتدی است. اتصالات جدا کننده عموما برای اطمینان از توزیع موثر جریان برای سیستم حفاظت کاتدیک مورد استفاده قرار می گیرند.

اتصال عایقی گاز چیست |کاربرد اتصال عایقی

در ﺳﯿﺴﺘﻢ ﺣﻔﺎﻇﺖ ﮐﺎﺗﺪی ﻟﻮﻟﻪﻫﺎی ﭘﻮﺷﺶ ﺷﺪه، اﮔﺮ ﻟﻮﻟﻪﻫﺎ ﺑﻪ ﺗﺄﺳﯿﺴﺎﺗﯽ ﻣﺎﻧﻨﺪ ایستگاه های اندازه گیری و تقلیل فشار گاز ،ایستگاه های تقویت فشار، ﻣﺨﺰن ذﺧﯿﺮه ﭘﻮﺷﺶ ﻧﺸﺪه ﯾﺎ ﺑﺎ ﭘﻮﺷﺶ ﺿﻌﯿﻒ و ﯾﺎ اﺗﺼﺎل زﻣﯿﻦ ﮐﻪ ﻣﯽﺗﻮاﻧﺪ ﻣﻮﺟﺐ ﺗﺨﻠﯿﻪ اﻟﮑﺘﺮﯾﮑﯽ زﯾﺎدی ﮔﺮدد، ﻣﺘﺼﻞ ﺷﺪه ﺑﺎﺷﺪ، ﺑﺨﺶ زﯾﺎدی از ﻣﺰاﯾﺎ و ﻧﻘﺶ حفاظت کاتدیک در پایپینگ یا لوله کشی صنعتی ﻫﺪر ﻣﯽرود، ﻣﮕﺮ آﻧﮑﻪ ﺗﺄﺳﯿﺴﺎت ﭘﻮﺷﺶ ﻧﺸﺪه ﯾﺎ ﺑﺎ ﭘﻮﺷﺶ ﺿﻌﯿﻒ از ﺷﺒﮑﻪ ﻟﻮﻟﻪﻫﺎی ﭘﻮﺷﺶ ﺷﺪه، از ﻧﻈﺮ اﻟﮑﺘﺮﯾﮑﯽ ﻋﺎﯾﻖ ﺷﺪه ﺑﺎﺷﺪ، ﺗﺎ ﺣﻔﺎﻇﺖ ﮐﺎﺗﺪی ﺑﻪ ﻟﻮﻟﻪﻫﺎی ﭘﻮﺷﺶ ﺷﺪه ﻣﺤﺪود ﮔﺮدد.

جهت جلوگیری از خوردگی خط انتقال ، از تماس های ، الکتریکی، فلزی یا تماس های مقاومتی بین خط لوله و سایر اجزا خط ، سازه های فلزی، ایستگاههای تقویت فشار گاز، ایستگاههای پمپاژ و زمین باید به طور کامل جلوگیری شود. در غیر این صورت خطر خوردگی به طور کامل وجود خواهد داشت. این جداسازی توسط اتصال عایقی یک پارچه یا اتصال فلنجی انجام خواهد پذیرفت.

  • اگر جداسازی الکتریکی امکان پذیر نباشد ، طراحی حفاظت کاتدیک به گونه ای انجام می شود که توزیع جریان کافی و موثر را برای اطمینان از حفاظت موثر خط لوله فراهم شود.



استاندار ساخت اتصالات عایقی (IJ)

برای اطمینان از عملکرد مناسب این محصولات در شرایط تنش زا، کلیه IJ های تولید شده، باید با موفقیت تمام آزمایشات تعریف شده توسط استانداردهای IGS و IPS را پشت سر بگذارند و نیاز است که مقاومت عایق آنها توسط آزمایشات Megger و Hi-Pod قبل و بعد از تست هیدرواستاتیک و خمش با موفقیت انجام پذیرد. انجام آزمایش های ضروری ضمن تضمین ماندگاری طولانی محصولات جهت استفاده در کاربردهای مختلف، در نهایت کارفرمایان را به سمت پایین آمدن هزینه های نگهداری سوق می دهد.

طراحی مکانیکی ، مواد ، ابعاد و ساخت اتصالات جدا کننده باید الزامات ISO 13623 ، EN 14161 ، EN 1594 یا EN 12007-3 را رعایت نماید.

اتصال عایقی مورد استفاده در صنایع نفت و گاز بیشتر در معرض تنش هایی از جمله تنش طولی، تنش محیطی و تنش خمشی در حین بهره برداری قرار دارد، بنابراین این عوامل بایستی در هنگام طراحی توسط متخصصان در نظر گرفته می شوند.

دلایل از کار افتادن سیستم حفاظت کاتدی

اﺗﺼﺎﻟﯽﻫﺎی ﺟﺪاﮐﻨﻨﺪه اﻟﮑﺘﺮﯾﮑﯽ ﺧﻂ ﻟﻮﻟﻪ، ﺑﺎﯾﺪ ﺑﺎ ﺷﺮاﯾﻂ ﺑﻬﺮه ﺑﺮداری، ﻣﺎﻧﻨﺪ: ﻓﺸﺎر، دﻣﺎ و ﺧﺼﻮﺻﯿﺎت ﺳﯿﺎل درون ﻟﻮﻟﻪ ﺳﺎزﮔﺎرﺑﺎﺷﺪ. از ﺑﯿﻦ رﻓﺘﻦ ﻋﺎﯾﻖ اﻟﮑﺘﺮﯾﮑﯽ، از ﻣﻌﻤﻮلﺗﺮﯾﻦ دﻻﯾﻞ از ﮐﺎر اﻓﺘﺎدن ﺳﯿﺴﺘﻢ ﺣﻔﺎﻇﺖ ﮐﺎﺗﺪی اﺳﺖ. ﺑﻨﺎﺑﺮاﯾﻦ در اﻧﺘﺨﺎب ﻣﺤﻞ و روش ﻋﺎﯾﻖ ﮐﺮدن اﻟﮑﺘﺮﯾﮑﯽ و راﺣﺘﯽ ﺗﻌﻤﯿﺮ و ﺗﻌﻮﯾﺾ ﺑﺎﯾﺪ دﻗﺖ و ﺗﻮﺟﻪ ﺧﺎص ﺑﻪﮐﺎر ﺑﺮد. ﺑﺮای ﻣﺤﻞﻫﺎﯾﯽ ﮐﻪ ﺗﻌﻤﯿﺮ ﯾﺎ ﺗﻌﻮﯾﺾ ﺑﺴﯿﺎر ﻣﺸﮑﻞ اﺳﺖ، (ﻣﺎﻧﻨﺪ ﻟﻮﻟﻪﻫﺎی اﻧﺘﻘﺎل ﺑﺎ ﻓﺸﺎر ﺑﺎﻻ)، ﺗﻮﺻﯿﻪ ﻣﯽﺷﻮد از اﺗﺼﺎﻟﯽﻫﺎی ﺟﺪاﮐﻨﻨﺪه ﭘﯿﺶﺳﺎﺧﺘﻪ ﯾﮑﭙﺎرﭼﻪ اﺳﺘﻔﺎده ﺷﻮد اﯾﻦ اﺗﺼﺎﻟﯽﻫﺎ را ﻗﺒﻞ از ﻧﺼﺐ ﻣﯽﺗﻮان، از ﻧﻈﺮ ﻫﯿﺪرواﺳﺘﺎﺗﯿﮑﯽ و اﻟﮑﺘﺮﯾﮑﯽ آزﻣﺎﯾﺶ ﻧﻤﻮد.

اﺣﺘﻤﺎل از ﮐﺎر اﻓﺘﺎدن ﯾﺎ ﺑﺮوز اﺧﺘﻼل در ﻋﺎﯾﻖﺳﺎزی اﻟﮑﺘﺮﯾﮑﯽ در اﯾﻦ اﺗﺼﺎﻟﯽﻫﺎ ﺑﺴﯿﺎر ﮐﻢ اﺳﺖ. در ﺷﺮاﯾﻂ ﻫﻮای آزاد و ﺧﺸﮏ، ﻗﺒﻞ از ﻧﺼﺐ، ﻣﻘﺎوﻣﺖ اﻟﮑﺘﺮﯾﮑﯽ ﻋﺎﯾﻖ اﺗﺼﺎﻟﯽ ﺑﺎﯾﺪ ﺑﯿﺸﺘﺮ از 2 ﻣﮕﺎ اﻫﻢ ﺑﺎﺷﺪ. اﯾﻦ ﻣﻘﺎوﻣﺖ ﺑﺎ اﺳﺘﻔﺎده از دﺳﺘﮕﺎه آزﻣﺎﯾﺶﮐﻨﻨﺪه ﻋﺎﯾﻖ 500 وﻟﺘﯽ اﻧﺪازهﮔﯿﺮی ﻣﯽﺷﻮد. در ﻣﻮاردی ﮐﻪ اﺳﺘﻔﺎده از اﺗﺼﺎﻟﯽﻫﺎی ﺟﺪاﮐﻨﻨﺪه اﻟﮑﺘﺮﯾﮑﯽ ﯾﮑﭙﺎرﭼﻪ، ﻋﻤﻠﯽ ﯾﺎ اﻗﺘﺼﺎدی ﻧﺒﺎﺷﺪ، از ﻓﻠﻨﺞﻫﺎی اﺳﺘﺎﻧﺪارد ﺑﺎ واﺷﺮ ﻋﺎﯾﻖ ﮐﻪ ﺑﯿﻦ دو ﻓﻠﻨﺞ ﻗﺮار ﻣﯽﮔﯿﺮﻧﺪ ﻏﻼف ﻋﺎﯾﻖ روی ﭘﯿﭻ و ﻧﯿﺰ واﺷﺮ زﯾﺮ ﻣﻬﺮه ﺑﻪﻋﻨﻮان اﺗﺼﺎﻟﯽ ﺟﺪا ﮐﻨﻨﺪه اﻟﮑﺘﺮﯾﮑﯽ ﻣﯽﺗﻮان اﺳﺘﻔﺎده ﻧﻤﻮد. ﺑﺮای ﺟﻠﻮﮔﯿﺮی از ﺻﺪﻣﻪ، واﺷﺮ ﻓﻮﻻدی ﺑﯿﻦ واﺷﺮ ﻋﺎﯾﻖ ﮐﻨﻨﺪه و ﻣﻬﺮه ﻗﺮار ﻣﯽﮔﯿﺮد ﺗﺎ ﻫﻨﮕﺎم ﺳﻔﺖ ﮐﺮدن ﻣﻬﺮه، واﺷﺮ ﻋﺎﯾﻖ ﺻﺪﻣﻪ ﻧﺒﯿﻨﺪ. همچنین ﻻزم اﺳﺖ ﻓﻠﻨﺞﻫﺎ ﺑﻪﻃﻮر ﺻﺤﯿﺢ در اﻣﺘﺪاد ﯾﮏ ﻣﺤﻮر ﻗﺮار ﮔﯿﺮﻧﺪ ﺗﺎ از ﺻﺪﻣﻪ ﻏﻼف ﻋﺎﯾﻖ روی ﭘﯿﭻﻫﺎ ﺟﻠﻮﮔﯿﺮی ﺷﻮد.

استفاده از اتصال عایقی در دریا

در اﻟﮑﺘﺮوﻟﯿﺖ ﺑﺎ ﻫﺪاﯾﺖ اﻟﮑﺘﺮﯾﮑﯽ ﺑﺎﻻ ﻣﺎﻧﻨﺪ آب درﯾﺎ ﯾﺎ ﻣﺤﻠﻮلﻫﺎی ﻧﻤﮑﯽ، ﭘﻮﺷﺶ ﮐﺮدن ﻟﻮﻟﻪ ﯾﺎ ﺟﺎﯾﮕﺰﯾﻦ ﻧﻤﻮدن ﻟﻮﻟﻪ ﻏﯿﺮﻓﻠﺰی ﺑﺮای ﺟﻠﻮﮔﯿﺮی از ﺧﻄﺮ ﺧﻮردﮔﯽ در ﺳﻄﺢ داﺧﻠﯽ و ﻣﺠﺎور اﺗﺼﺎﻟﯽ ﺟﺪا ﮐﻨﻨﺪه اﻟﮑﺘﺮﯾﮑﯽ ﻗﺎﺑﻞ ﺗﻮﺟﯿﻪ ﻧﻤﯽﺑﺎﺷﺪ. در ﺻﻮرت اﺳﺘﻔﺎده از اﺗﺼﺎﻟﯽ ﺟﺪا ﮐﻨﻨﺪه اﻟﮑﺘﺮﯾﮑﯽ، ﺑﻬﺘﺮ اﺳﺖ در ﻃﺮف دﯾﮕﺮ اﺗﺼﺎﻟﯽ ﺟﺪا ﮐﻨﻨﺪه اﻟﮑﺘﺮﯾﮑﯽ ﮐﻪ ﻟﻮﻟﻪ، ﺣﻔﺎﻇﺖ ﮐﺎﺗﺪی ﻧﺸﺪه اﺳﺖ، ﺑﺮای ﺟﺒﺮان ﺧﻮردﮔﯽ ﻟﻮﻟﻪای ﺑﺎ ﺿﺨﺎﻣﺖ ﺟﺪار ﺑﯿﺸﺘﺮی در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﻮد. در اﯾﻦﺻﻮرت، ﺑﻪ ﺑﺎزرﺳﯽ ﻓﻨﯽ دوره ای وﺗﻌﻮﯾﺾ اﺣﺘﻤﺎﻟﯽ آن ﻧﯿﺎز ﺧﻮاﻫﺪ ﺑﻮد. آزﻣﺎﯾﺶ ﻧﻬﺎﯾﯽ اﺗﺼﺎﻟﯽ ﺟﺪاﮐﻨﻨﺪه اﻟﮑﺘﺮﯾﮑﯽ ﭘﺲ از ﻧﺼﺐ آن ﺿﺮوری اﺳﺖ. اﯾﻦ آزﻣﺎﯾﺶ ﻣﻌﻤﻮﻻ در ﻫﻨﮕﺎم راه اﻧﺪازی ﺳﯿﺴﺘﻢ ﺣﻔﺎﻇﺖ ﮐﺎﺗﺪی ﺑﺎ اﻧﺪازهﮔﯿﺮی اﺧﺘﻼف ﭘﺘﺎﻧﺴﯿﻞ در دو ﻃﺮف اﺗﺼﺎﻟﯽ ﺟﺪا ﮐﻨﻨﺪه اﻟﮑﺘﺮﯾﮑﯽ اﻧﺠﺎم ﻣﯽﺷﻮد.

مدارک و پیشنهاد فنی مورد نیاز

پیشنهاد فنی برای فروش اتصال عایقی باید شامل موارد زیر باشد:
الف) کاتالوگ های جامع ، داده های فنی ، مشخصات لوله فشار کاری محیط نصب ، روش آزمون و تست های پیشنهادی

ب) نقشه های دقیق که تمام قطعات را به همراه مشخصات متریال و محاسبات تنش ها نشان می دهد.

ج) مشخصات روش جوشکاری (Welding procedure specification)

د) مشخصات مواد برای موارد زیر:

  • فولاد فورجینگ
  • صفحه های فایبرگلاس عایق
  • اورینگ های آببندی
  • مواد پرکننده رزین اپوکسی
  • پوشش خارجی
  • پوشش داخلی

قیمت فروش اتصال عایقی گاز

برای تامین یا خرید اتصال عایقی گاز لازم است که قبل از هر چیز، اطلاعات کافی از محل و شرایط استفاده، مشخصات خط لوله، مشخصات سیال عبوری و… را به کارشناسان فروش ما اعلام فرمایید، تا در اولین فرصت دیتا شیت و پیش فاکتورمحصول برای شما ارسال شود.
